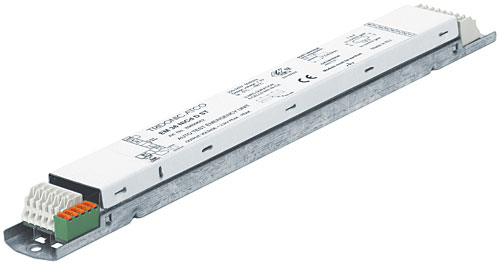

EM BASIC lp-2, 220 – 240 V 50/60 Hz

Ausführung BASIC

Produktbeschreibung

  • Notlichtbetriebsgerät für manuellen Test
  • Für Linear- und Kompaktleuchtstofflampen

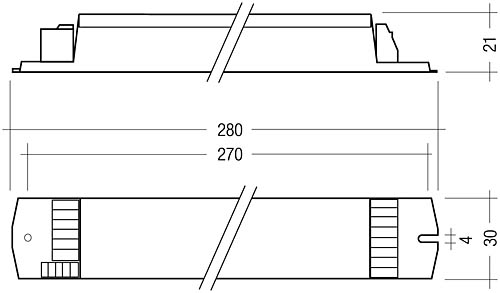

  • Low-Profile-Gehäuse (21 x 30 mm Querschnitt)

Eigenschaften

  • 1 oder 3 h Bemessungsbetriebsdauer
  • Kompatibel mit allen elektronischen Vorschaltgeräten (dimmbar und nicht dimmbar)
  • 5-Pol-Technologie: 4-polige Umschaltung der Lampe und verzögerte Netzzuschaltung für das Vorschaltgerät
  • Hochfrequenz-Wechselstrombetrieb der Lampe
  • Lampenwarmstart im Notbetrieb
  • Lampenschonend, da permanente Kathodenheizung im Notbetrieb
  • 5,5 Min. Boost-Start für rasches Aufwärmen der Lampe, mehr Licht in der Anlaufphase und optimale Lampenlebensdauer
  • Maximale Ballast-Lumen-Faktoren (BLF) für alle Lampen
  • Grüne LED zur Ladestatusanzeige
  • Elektronisches Multi-Level-Ladesystem
  • Tiefentladeschutz
  • Kurzschlussfester Akku-Anschluss
  • Verpolungsschutz für Akku

Akkumulatoren

  • Hochtemperaturzellen
  • NiCd- oder NiMH-Akkus
  • D-, Cs- oder 7/5 Cs-Zellen
  • Flachstecker für einfachen Anschluss
Autoscroll für Tabelle
Bestelldaten
Typ Artikel­num­mer Anzahl Zellen Ver­packung Karton Ver­packung Palette Gewicht pro Stk.
Bemessungsbetriebsdauer 1 h, Standard BLF
EM 14 BASIC lp-2 89800040 4 25 Stk. 475 Stk. 0,229 kg
EM 15 BASIC lp-2 89800041 5 25 Stk. 475 Stk. 0,229 kg
EM 16 BASIC lp-2 89800042 6 25 Stk. 475 Stk. 0,229 kg
Bemessungsbetriebsdauer 3 h, Standard BLF
EM 34 BASIC lp-2 89800037 4 25 Stk. 475 Stk. 0,223 kg
EM 35 BASIC lp-2 89800038 5 25 Stk. 475 Stk. 0,229 kg
EM 36 BASIC lp-2 89800039 6 25 Stk. 475 Stk. 0,229 kg
Lampentypen:
T5
T8
TC-DEL
TC-F
TC-DD
T5c
Prüfzeichen:
RCM
CE
ENEC
RoHs
Technische Daten
Netzspannungsbereich 220 – 240 V
Netzfrequenz 50 / 60 Hz
Netzstrom 60 mA
Nennleistung < 10 W
Überspannungsschutz 320 V (für 1 h)
Maximale Arbeitsspannung (U-OUT des EVG) 460 V
Akkuladezeit 3 / 1 h 15 / 10 h
Akkuladezeit 15 h
Entladestrom 1,1 A A
Ableitstrom (PE) 0,5 mA
Umgebungstemperatur ta -5 ... +60 °C
Max. Gehäusetemperatur tc 70 °C
Netzspannung-Umschaltschwellen gemäß EN 60598-2-22
Min. Lampenstart-Temperatur (Notbetrieb) -5 °C
Schutzart IP20
Schutzklasse I
Autoscroll für Tabelle
Spezifische technische Daten
Typ Akkuladezeit Ladestrom
Erstladung Schnell­ladung Erhaltungs­ladung
Bemessungsbetriebsdauer 1 h, Standard BLF
EM 14 BASIC lp-2 10 h 130 mA 210 mA 50 mA
EM 15 BASIC lp-2 10 h 130 mA 210 mA 50 mA
EM 16 BASIC lp-2 10 h 130 mA 210 mA 50 mA
Bemessungsbetriebsdauer 3 h, Standard BLF
EM 34 BASIC lp-2 15 h 330 mA 330 mA 130 mA
EM 35 BASIC lp-2 15 h 330 mA 330 mA 130 mA
EM 36 BASIC lp-2 15 h 330 mA 330 mA 130 mA
Dokument      Größe      Datum
Markierte Dateien herunterladen Markierte Dateien herunterladen
DS_EM_BASIC_lp_2_de.pdf
Datenblatt 		1.08 MB 23.05.2013
neu
TA207.pdf
Konformitätserklärung 		100 KB 03.04.2012
Emergency_Lighting_Overview_DE.pdf
Notlicht
Betriebsgeräte, Akkumulatoren, LED-Lichtquellen und DALI-Steuersysteme für die Notbeleuchtung 		4.82 MB 23.05.2012

Prüftaster EM2 Zubehör

Prüfzeichen:
RoHs

Produktbeschreibung

  • Zum Anschließen an das Notlichtbetriebsgerät
  • Zur Überprüfung der Gerätefunktion
Bestelldaten
Typ Artikel­num­mer Ver­packung Sack Ver­packung Karton Gewicht pro Stk.
Test switch EM 2 89805277 25 Stk. 600 Stk. 0,011 kg

Statusanzeige grüne LED Zubehör

Prüfzeichen:
RoHs

Produktbeschreibung

  • Eine grüne LED zeigt an, dass Ladestrom in den Akku fließt
  • Steckverbindung
Bestelldaten
Typ Artikel­num­mer Ver­packung Sack Ver­packung Karton Gewicht pro Stk.
LED EM grün 89899605 25 Stk. 200 Stk. 0,011 kg
LED EM grün, sehr hohe Intensität 89899756 25 Stk. 800 Stk. 0,012 kg
